LA27

专为护理床设计的大推力推杆。非常适用于腿托和靠背。设计结构坚固(6,000 N 推力/4,000 N 拉力)。

LA27

LA27 推杆是一款动力强劲的推杆,为各种医疗应用而设计。

该款推杆专为推拉应用而研发,由于采用超声波焊接塑料外壳,结构非常坚固。

LA27 配有能连接可换电缆和 Mini-Fit 连接器的插头。如此可让您订购标准推杆并用不同长度的电缆将其组合在一起。

您有问题吗?

- 我们的团队愿意为您提供项目启动等技术信息的帮助。

联系我们
LA27 参数表

查看在线杂志形式的参数表或下载 PDF。

Linear actuators user manual

This user manual will tell you how to install, use and maintain your LINAK electronics.

关注地面床

LINAK 制造的床可以降低到几乎地面高度的水平。对于终端用户来说,这一降低功能能够防止住院病人和老年人发生事故。

聚焦担架

供移动应用的全面功能、电池电量和舒适性。LINAK 提供用于担架、床推车以及其他移动应用的系统解决方案。

聚焦医疗护理床

在寻找如何能使需要帮助的人更加独立的方式时,床显然是起始点。LINAK 产品可与医疗护理床的各种结构完美匹配。

安全性

不同的应用需要不同的安全特性。不管您设计何种应用,LINAK 都能提供各种标准和可选的安全特性。

我可以用 CA10 驱动四个独立功能吗?

是的,只要保持在 100 W 和工作周期 2/18 分钟之内,可以用 CA10驱动四个单独的模拟功能。

我可以在手控器上使用背光灯吗?

目前还不能使用

联系您当地的 LINAK 销售工程师。

我想从 LA24 上卸下 CA10。

我们建议仅在绝对必要时才从 LA24 电动推杆上拆下 CA10 。有关如何正确安装而不损坏 CA10 卡入式结构的说明,请参阅安装视频。

Spyder™ 还可与电压为 110V 的国家/地区兼容吗?

目前还不能使用

联系您当地的 LINAK 销售工程师。

LINAK Spyder™ 配有哪些电缆?

CA10 配有预装的固定长度电缆,电缆长度经过专门选择,适合大多数 家庭护理床应用。如果还有电缆长度要求方面的问题,请 联系您当地的 LINAK 销售工程师

LINAK Spyder™ 适用于哪些国家 / 地区?

目前,SMPS10有四种版本(220-240VAC):欧盟、英国、澳大利亚和中国。

LINAK Spyder™ 包括哪些部分?

这个完整的解决方案包括一个 SMPS10 外部 100W 开关模式电源、一个带有电子元件的 CA10 全模拟控制盒、固定电缆、手控器端口并可安装在 LA24 电动推杆上;一个 HB400/HB70 模拟手控器以及用于 3 或 4 个电动床应用的 LA24 和 LA27 推杆。

如果电缆断裂,可以更换吗?

由于电缆固定在控制盒上,无法更换损坏的电缆。

联系您当地的 LINAK 销售工程师。

如果我只需要 1 台或 2 台马达怎么办?

目前还不能使用

联系您当地的 LINAK 销售工程师。

如果我想要第 5 个电机怎么办?

目前还不能使用

联系您当地的 LINAK 销售工程师。

如果我想要备用电池怎么办?

目前无法进行此操作。

LINAK Spyder™ 的 IP 等级是多少?

当手控器连接到 CA10 控制盒上时,LINAK Spyder 的防护等级为 IPX4。IPX4 意味着产品可以防喷溅,适用于手动清洁,最好用湿布清洁。

确保在清洁过程保持电源电缆连接器的干燥。

CA10 平台通过外部电源(SMPS10 )供电,通过了医疗电气装置通用标准 IEC 60601-1 的认证。

这同样适用于 SMPS10 电源装置。CA10 根据医疗床标准 IEC 60601-2-52 的要求设计为 IPX4,而 SMPS10 根据家庭护理环境中使用的医疗电气系统的 IEC 60601-1-11 标准要求设计为 IP21。

IEC 60601-1 规定,对 ME 系统的要求区分为 " 患者环境内 " 和 " 患者环境外 "。主动使用时,SMPS10 位于患者环境之外,如果清洁 / 清洁时,病床与 SMPS10 不再连接。

LINAK Spyder™ 的价格是多少?

联系 您当地的 LINAK 代表。

LINAK Spyder™ 适用于哪些市场?

LINAK Spyder 适用于家庭护理市场等基本床应用。

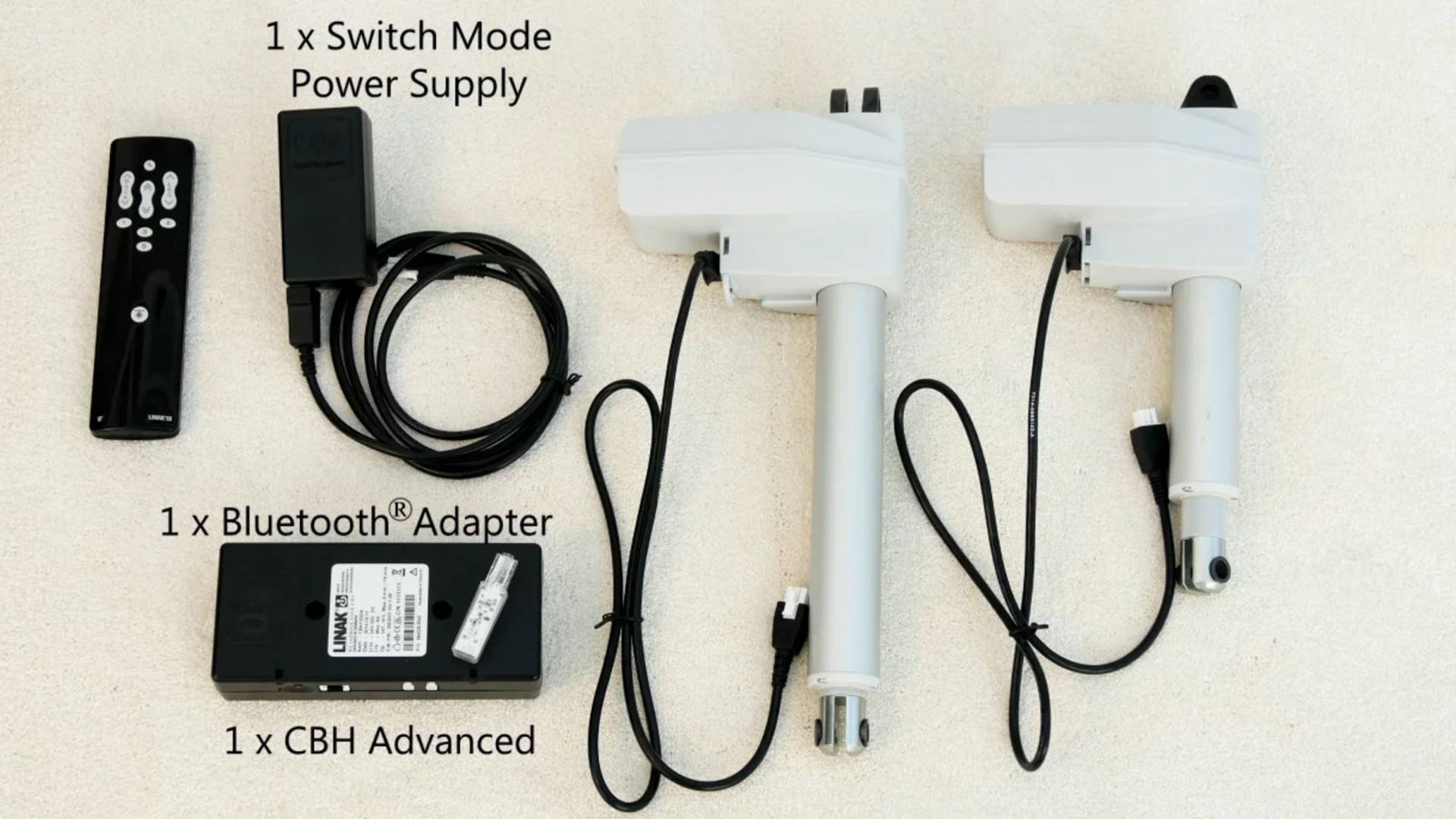

单马达驱动推杆系统的组装

单马达驱动推杆系统的组装方法

推杆系统包括以下部分:
单马达驱动推杆
1 x 开关模式电源
1 x CBH 高级版
1 x Bluetooth® 手控器
1 x Bluetooth® 适配器

  1. 连接单马达驱动推杆的通道 1 和通道 2,控制调整靠背和腿托。(使用 3 通道 CBH 高级版;第三个通道也可用于一个推杆)
  2. 将直流电缆插入 CBH 高级版中
  3. 将 Bluetooth® 适配器插入 CBH 高级版中。
  4. 接通电源
  5. 对手控器配对(同时按下两个顶部按钮)
  6. 现在系统设置完毕

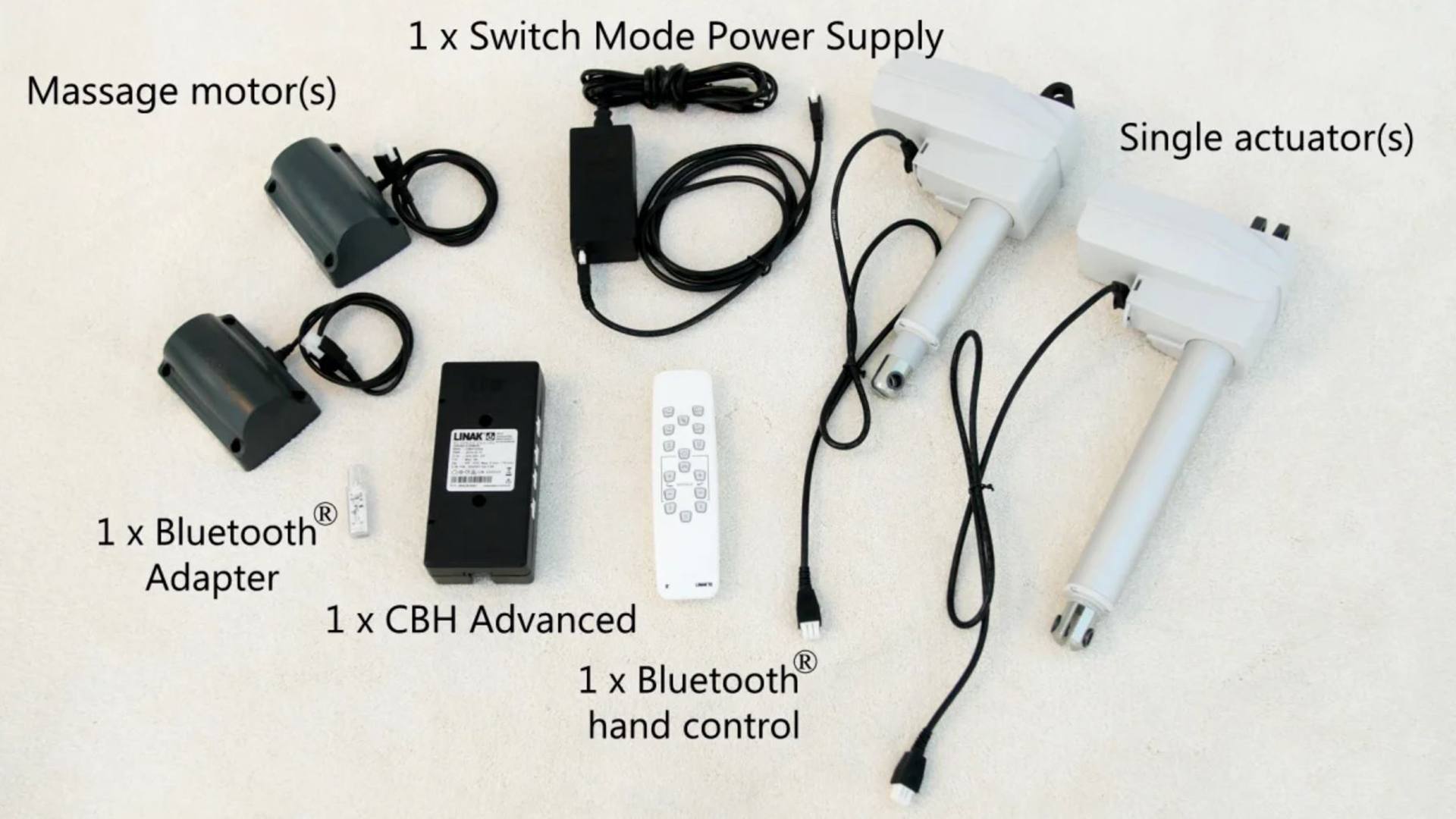

组装带有按摩马达的 LINAK 单马达驱动推杆系统

带按摩马达的 LINAK 单马达驱动推杆系统的组装方法

推杆系统包括以下部分:
单马达驱动推杆
按摩马达
1 x 开关模式电源
1 x CBH 高级版
1 x Bluetooth® 手控器
1 x Bluetooth® 适配器

  1. 连接单马达驱动推杆的通道 1-2,例如用于背部和腿部调整
  2. 连接按摩马达通道 3A 和 3B
  3. 将两极直流电缆插入到 CBH 高级版中
  4. 将电缆的另一端接到 SMPS 并接上电源电缆
  5. 接通电源
  6. 将 Bluetooth® 适配器插到 CBH 高级版中。
  7. 对手控器配对
  8. 现在系统已配对并可使用

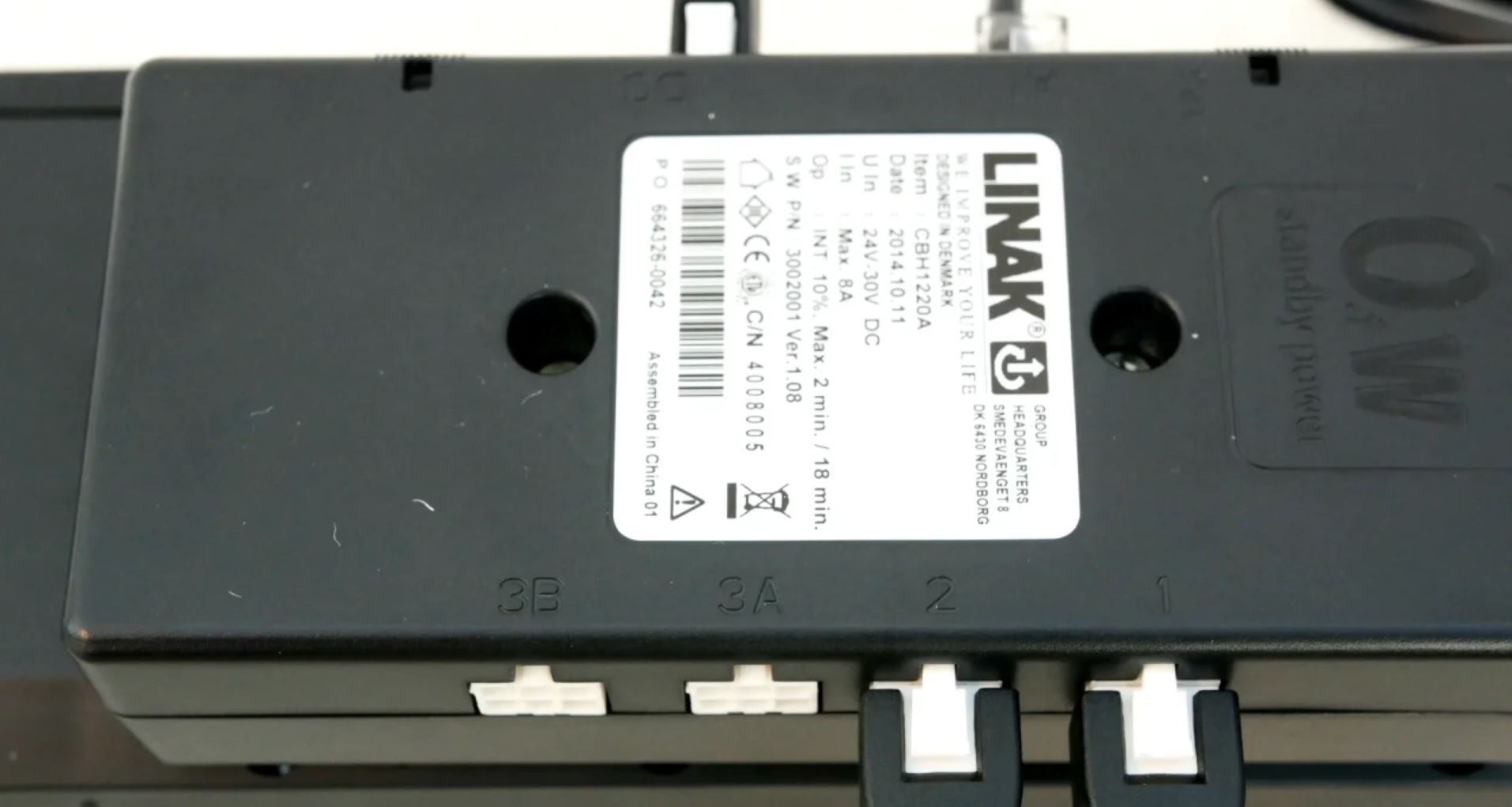

将 TD4 高级版与 CBH 高级版相组合,构建 LINAK 系统。

系统与 TD4 高级版和 CBH 高级版的连接方法

推杆系统包括以下部分:
1 x TD4 高级版
1 x 开关模式电源
1 x CBH 高级版
1 x 2 极直流电缆
1 x 串联电缆
1 x Bluetooth® 手控器
单马达驱动推杆
2 x 螺钉

  1. 将 CBH 高级版放到 TD4 高级版上并使用 2 只螺钉固定
  2. 将串联电缆插入 TD4 高级版和 CBH 高级版的通道 A1 中
  3. 将一根 2 极直流电缆插入 TD4 高级版和 CBH 高级版的直流通道中
  4. 将 SMPS 接到 TD4 高级版上
  5. 连接单马达驱动推杆的通道 1 和通道 2,调整颈部支托和腿托。
  6. 如果需要,连接按摩马达通道 3A 和 3B
  7. 接通电源
  8. 对手控器配对(同时按下两个顶部按钮)
  9. 现在系统已设置好

直线推杆的工作原理是什么?

通常的直线推杆是电动直线推杆。 直线推杆主要由三个组件组成:主轴、电机和齿轮。 电机可以是交流(AC)或直流(DC)型式,取决于需要的功率和其他影响因素。

操作者一发送信号(这个信号可能是通过一个与按钮那样简单的控制器发送,电机将电能转变成机械能量,用机械能量旋转与主轴连接的齿轮。 如此旋转主轴并根据发送给推杆的信号使主轴螺母和柱塞杆朝外朝内运动。

根据经验,大的线程数和较小的节距会降低运动速度,但会显著提高承载能力。 另一方面,小的线程数和大的节距有助提高较小载荷的运动速度。


电动推杆学院标志

访问 Actuator Academy™
(d电动推杆学院)探索是什么使得推杆非常适用于工业机械并深入了解其中蕴含的技术。

欢迎访问 LINAK Actuator Academy™ (力纳克电动推杆学院)



初始化单马达驱动推杆系统

智能床用的单马达驱动推杆系统的初始化方法

  1. 接通电源
  2. 床上的推杆必须处于内部位置
  3. 推动手控器上的推杆“向下”按钮大约 5 秒钟
  4. 现在启动推杆即可向下运动。
  5. 每个推杆重复这一步骤:按下手控器上的相应 “向下”按钮。
  6. 现在推杆已被初始化

都有哪些不同类型的电动直线推杆?

具有很多类型和尺寸的电动直线推杆。从小型、紧凑型、适合装在狭小空间的推杆(例如 轮椅)到可移动重型物品(例如 轮式装载机 、发动机罩)的强劲的大型推杆。除了尺寸和动力之外,还有很多不同结构的电动直线推杆。

原始设计配有装在齿轮和主轴轮廓外面的电机外壳。但当空间有限时,使用直线推杆电机只会扩大外形轮廓。对于升降桌和一些医疗应用,将 升降柱 用于设有两级和三级选项的直线电机外壳。

自从 LINAK 的创始人和首席执行官 Bent Jensen于 1979 年制造出第一个电动推杆以来,公司继续研发新型推杆并改进创新技术,改善一些行业所用的运动解决方案。

LINAK 设计和制造很多类型,具有不同速度、行程长度和推力的直线推杆和升降柱。从 LA20紧凑型直线推杆到结构坚固的 LA36推杆,LINAK 制造的推杆能够满足几乎所有应用。

由于具备几乎无数的定制选项,有助设计专门满足独特应用的推杆,LINAK 推杆的品种数量甚至超过所列的广泛产品品种。

LA20 电动直线推杆、内置尺寸小的 LA14、设有快速释放功能的 LA40、重型 LA36 以及 LC3 和 DL19 IC 升降柱。

什么是电动直线推杆?

直线推杆是将旋转运动转变成线性运动和直线运动的一种设备或机械。这种运动就同在 LINAK 那样,可以通过交流(AC)和直流(DC)电机实现,或由液压装置和气动装置驱动。

但是,需要精确的运动时电动直线推杆则是首选方案。LINAK(力纳克)电动直线推杆用于需要以力实现倾斜、升降或推拉运动的应用场合。

LINAK(力纳克)电动直线推杆的业务领域

电动直线推杆有什么用途?

电动直线推杆用于很多领域,从私人住宅、我们工作的办公室、医院的所有区域、工厂的生产、耕作设备到很多其他场合。LINAK 电动推杆可以调节升降桌、厨具、床和沙发床以及 医疗床 病人移位机 手术台 等,例如医院和医疗中心。

在工业和恶劣环境下,电动直线推杆也可替代液压和气动解决方案,例如在 农业建筑工程以及工业自动化设备上看到的这些解决方案。

LINAK(力纳克)电动直线推杆的业务领域

为什么使用电动直线推杆?

电动直线推杆可用不同控制选项和配件提高效率并为用户提供精确运动。电动直线推杆的控制选项包括手控器、脚踏开关、升降桌控制、计算机软件、移动应用程序等。

电动直线推杆无需软管、油或阀门,不需要维护,可为用户提供安全的环境。高品质的电动推杆经过了各种极端 测试。这是为了在任何规定时间任何状态下都能保证优异的性能。推杆以及配件的设计方便了人们在各种应用场合的安装。

方便人们在相应场合,增添精确的运动。采用电动方式能够增添 CAN 总线(LINAK 提供 CAN SAE J1939 和推杆控制所用的 CANopen)等智能特性。集成控制器(IC) 解决方案提供不同的位置反馈选项、虚拟极限、柔缓起动停止、电流控制和可调速度等功能。
