直线推杆

LA23

直线推杆结构紧凑,推力强劲,适合于狭小的空间。推拉力大,使其非常适合于几乎任何应用场合。配有集成式控制器 (IC) 选项。

LINAK 直线推杆 LA23 play-icon

LINAK 的直线推杆 LA23

使用 LINAK 病人电动移位机系统解决方案实现病人的安全操作 play-icon

使用 LINAK 病人电动移位机系统解决方案实现病人的安全操作

LA23

LA23 推杆尺寸小,推拉力强劲(推力高达 2,500 N)。LA23 可用于尺寸大小很重要的 不同应用场合

LA23 的一些优点:

  • 结构紧凑
  • 升力大
  • 电缆可以更换
  • 配有 集成式控制器 (IC) (仅限于 LA23 TECHLINE (工业系列)
  • 最大推力:2,500 N
  • 最高速度:12.6 mm/s

标准 LA23 可用于 MEDLINE® & CARELINE®(医护系列®) 和TECHLINE®(工业系列)产品。

LA23 工业系列产品参数表

查看在线杂志形式的参数表或下载 PDF。

LA23 参数表

查看在线杂志形式的参数表或下载 PDF。

直线推杆及电子设备 使用手冊

本使用手册将会告诉您如何安装、使用并维护您的 LINAK 电子产品。LINAK 系统可确保产品长时间顺畅运作。

关注风力涡轮机

风力涡轮机的运动世界和机遇 - LINAK 提供用于风力应用的高品质推杆解决方案, LINAK 与风力行业密切合作开发产品达 15 年 以上。

关注显示屏和监视器支架

为显示屏和监控器支架增添电动运动功能改进通讯 - 以同一水平将您的信息传送给终端用户。

关注工业自动化

在该宣传册里,我们为您展示安装推杆系统的不同选项,如此可以提高工业自动化的生产效率。

关注建筑百叶窗

在建筑上安装百叶窗系统,可以方便地控制光线和热量进入,改善室内气候条件和能耗。

聚焦藤架

当太阳高照时藤架能够遮阳。了解 LINAK 的系统解决方案是如何保证快速简便地控制藤架遮阳系统。

关注海洋

不管您乘坐什么类型船,LINAK (力纳克)都能通过推杆、升降柱和控制器帮助您完成所需的各种运动。

聚焦医疗护理床

在寻找如何能使需要帮助的人更加独立的方式时,床显然是起始点。LINAK 产品可与医疗护理床的各种结构完美匹配。

病人移位机用推杆系统

病人的安全操作和适当的人体工学。供病人移位机用的 JUMBO 系统可以提高您的生产效能、使用性和服务。LINAK(力纳克)非常重视病人的安全操作。

聚焦轮椅

提高轮椅用户的舒适性、可靠性和安全性。

关注牙科治疗椅

LINAK 推杆系统有助于牙科治疗椅的顺畅运动和舒适。

关注沙发床和桌

灵活的功能和改进的人体工学是今日的治疗检查沙发床必需的。

安全性

不同的应用需要不同的安全特性。不管您设计何种应用,LINAK 都能提供各种标准和可选的安全特性。

直线推杆的工作原理是什么?

通常的直线推杆是电动直线推杆。 直线推杆主要由三个组件组成:主轴、电机和齿轮。 电机可以是交流(AC)或直流(DC)型式,取决于需要的功率和其他影响因素。

操作者一发送信号(这个信号可能是通过一个与按钮那样简单的控制器发送,电机将电能转变成机械能量,用机械能量旋转与主轴连接的齿轮。 如此旋转主轴并根据发送给推杆的信号使主轴螺母和柱塞杆朝外朝内运动。

根据经验,大的线程数和较小的节距会降低运动速度,但会显著提高承载能力。 另一方面,小的线程数和大的节距有助提高较小载荷的运动速度。


电动推杆学院标志

访问 Actuator Academy™
(d电动推杆学院)探索是什么使得推杆非常适用于工业机械并深入了解其中蕴含的技术。

欢迎访问 LINAK Actuator Academy™ (力纳克电动推杆学院)



都有哪些不同类型的电动直线推杆?

具有很多类型和尺寸的电动直线推杆。 从小型、紧凑型、适合装在狭小空间的推杆(例如轮椅)到可移动重型物品(例如轮式装载机发动机罩)的强劲的大型推杆。 除了尺寸和动力之外,还有很多不同结构的电动直线推杆。

原始设计配有装在齿轮和主轴轮廓外面的电机外壳。 但当空间有限时,使用直线推杆电机只会扩大外形轮廓。 对于升降桌和一些医疗应用,将升降柱用于设有两级和三级选项的直线电机外壳。

自从 LINAK 的创始人和首席执行官 Bent Jensen 于 1979 年制造出第一个电动推杆以来,公司继续研发新型推杆并改进创新技术,改善一些行业所用的运动解决方案。

LINAK 设计和制造很多类型的设有不同速度、行程长度和升力的直线推杆和升降柱。 从 LA20 紧凑型直线推杆到结构坚固的 LA36 推杆,LINAK 制造的推杆能够满足几乎所有应用。

由于具备几乎无数的定制选项,有助设计专门满足独特应用的推杆,LINAK 推杆的品种数量甚至超过所列的广泛产品品种。

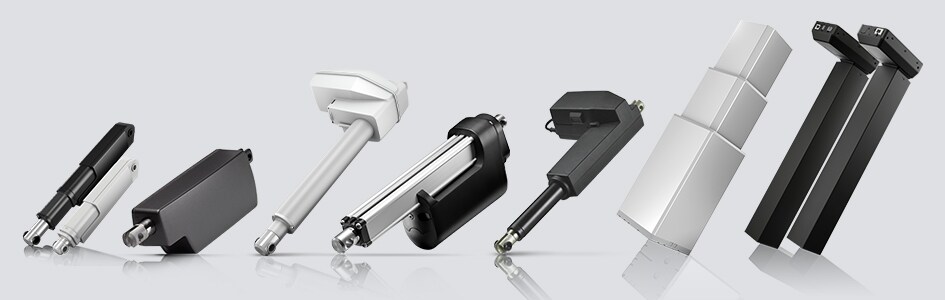

LINAK 产品

什么是直线推杆?

直线推杆是将旋转运动转变成线性运动和直线运动的一种设备或机械。 这种运动可以通过电动交流(AC)和直流(DC)电机实现,或由液压装置和气动装置驱动。

需要精确而清洁的运动时电动直线推杆是首选方案。 LINAK(力纳克)电动直线推杆用于需要以力实现倾斜、升降或推拉运动的应用场合。

LINAK 业务范围



动起来 - 走向电动化!

了解推杆解决方案相比液压系统的优点。

在线杂志



直线推杆用于哪些方面?

在住宅、办公室、医院、工厂、农场里以及很多其他地方都能看到推杆。 我们的直线推杆可为设有升降桌、厨房、床和沙发床等可调选项的办公室和住宅带来运动。 在医院和医疗中心,您会看到为 医疗床病人移位机外科手术台 等增添运动的推杆。

在工业和恶劣环境,电动直线推杆可以替代 农业建筑工程以及工业自动化设备上看到的液压和气动解决方案。

LINAK(力纳克)业务范围

为什么使用直线推杆?

电动直线推杆可用不同控制选项和配件提高效率并为用户提供精确运动。 电动直线推杆的控制选项包括手控器、脚踏开关、升降桌控制、计算机软件、移动应用程序等。

电动直线推杆无需软管、油或阀门,不需要维护,可为用户提供安全的环境。 高品质的电动推杆经过了一系列极端的 测试 。 这是为了在任何规定时间任何状态下都能保证优异的性能。 推杆设计以及配件安装方便,可在各种应用场合安装。

在需要的场合方便了人们增加精确运动的选择。 采用电动方式为增添 CAN 总线(LINAK 提供 CAN SAE J1939 和推杆控制所用的 CANopen)等附加智能特性提供了可能。 集成控制器 (IC) 解决方案设有不同的位置反馈选项、虚拟极限、柔缓起动停止、电流控制和可调速度等功能。

您有问题吗?

- 我们的团队愿意为您提供项目启动等技术信息的帮助。
