直线推杆

LA40

升降能力强(达到 8,000 N)的耐用推杆为一些医护应用而制造,例如床、沙发床、治疗椅和牙科治疗椅。

LA40

LA40是力纳克提供的一款坚固耐用的高速度/高性能双推杆系统,它为首次安全故障配备了机械式限位定档。这使它成为未来市场的正确选择。除LA40 PL版本被评定为IPX6高防水级别外,LA40版本被评定为IPX6 Washable DURA™高防水可机洗双推杆系统。

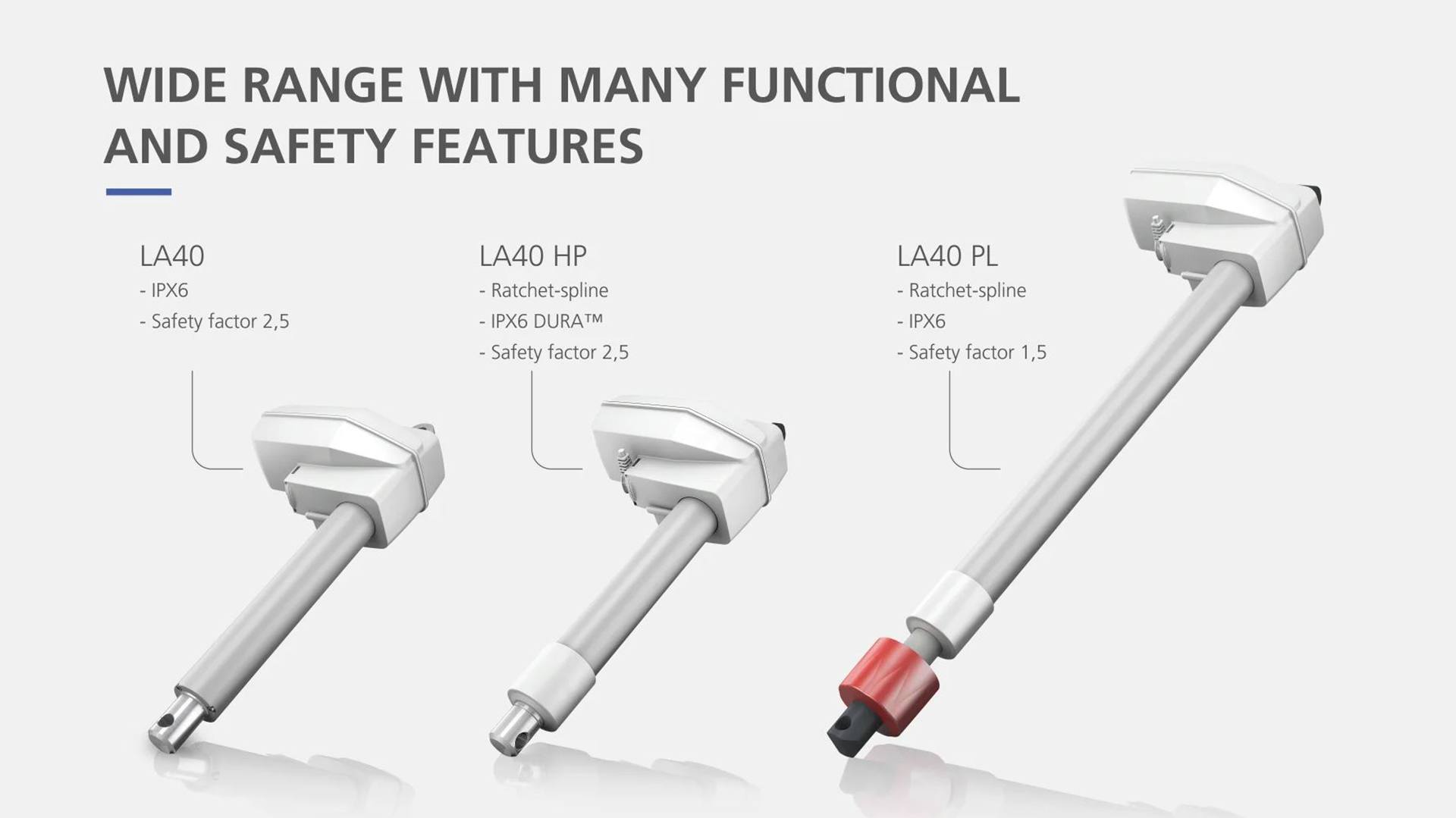

LA40 ( 8,000 N )有三种版本:

  • LA40  (标准)
  • LA40HP (高性能)
  • LA40PL (病人升降柱)


基于以前推杆系统的广泛知识和经验,力纳克开发出新的齿轮和制动原理,提高了LA40的效率。这些创新解决方案包含多项专利技术。

LA40配备可更换电缆的插座,具有与以前系列产品相同的柔韧性,可以使用现有的小型电缆。

LA40系列产品在设计上非常流畅,易于清洁而且安装灵活,因此应用领域更为广泛。

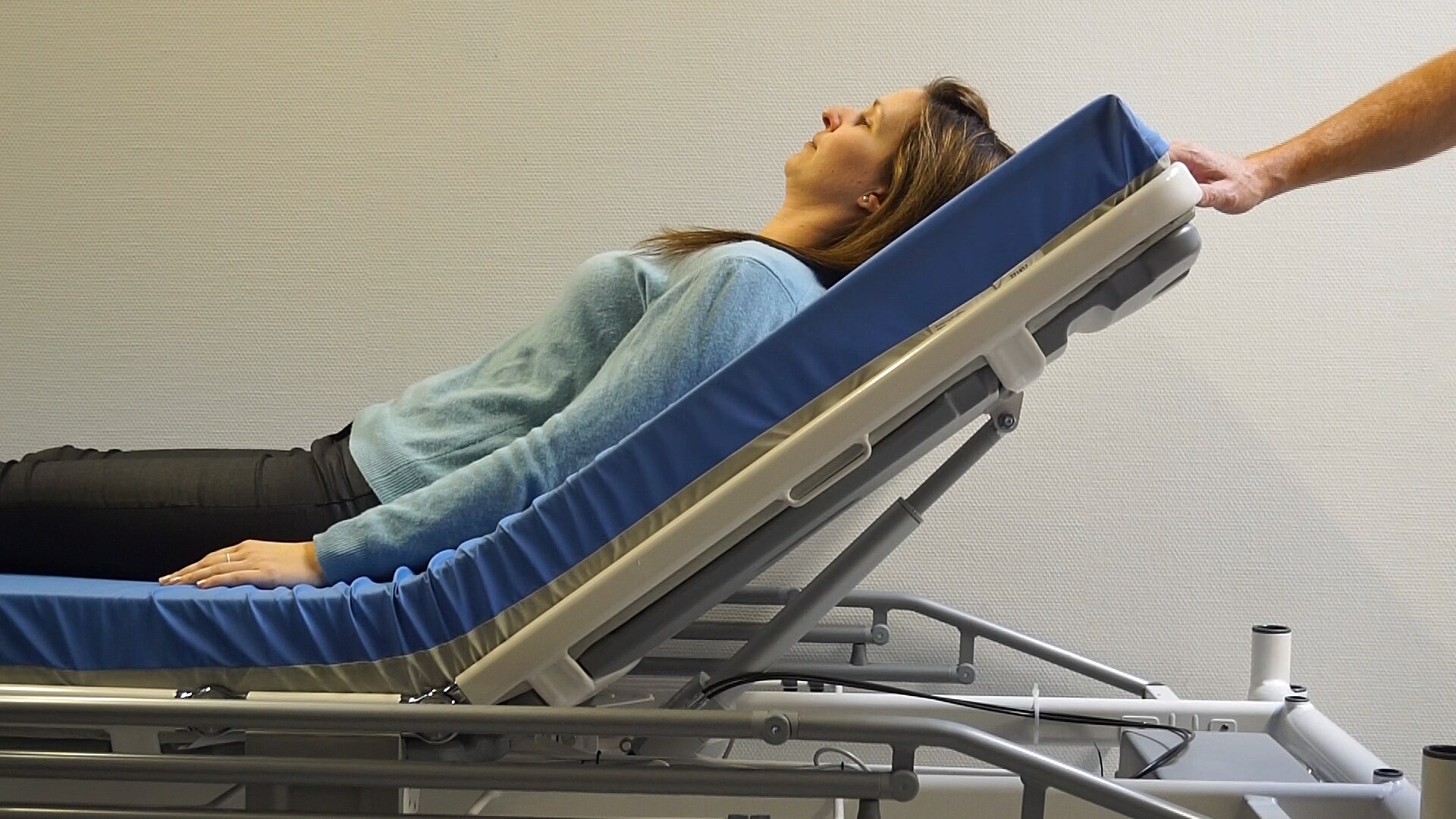

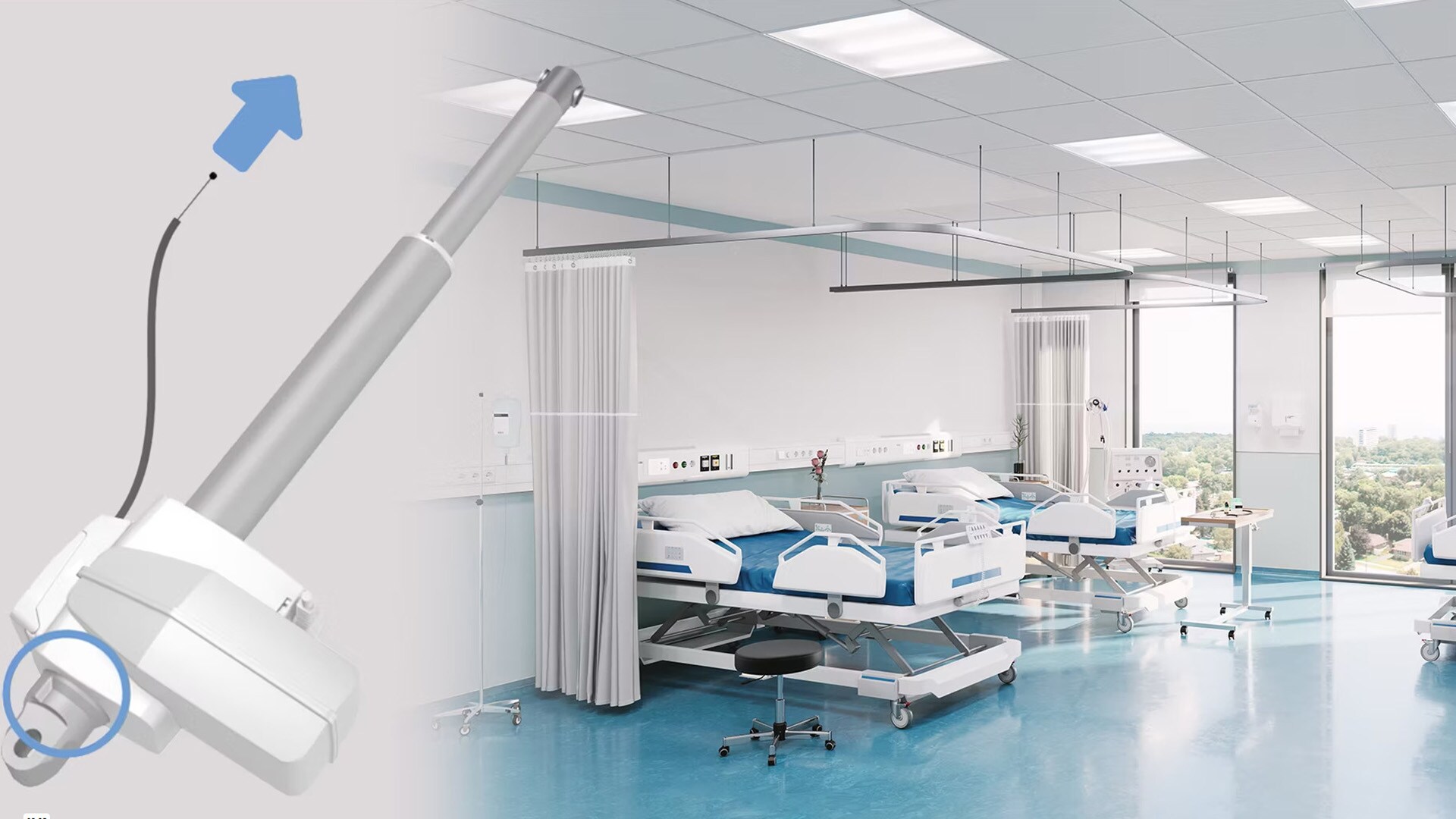

LA40广泛应用于医疗和病床市场,如护理和医院病床、沙发和牙科椅。LA40在订购时可选择联接功能(仅用于按压)或快速释放功能。

LA40 8,000 N系列产品:

  • 标准版本可以在0 – 50毫米行程上执行8,000 N,随后在行程的其余部分负载会降低
  • 高性能版本可以在整个行程上执行8,000 N
  • 病人升降柱版本可以在整个行程上执行8000 N

LA40 参数表

查看在线杂志形式的参数表或下载 PDF。

直线推杆及电子设备 使用手冊

本使用手册将会告诉您如何安装、使用并维护您的 LINAK 电子产品。LINAK 系统可确保产品长时间顺畅运作。

MEDLINE & CARELINE (医护系列)产品概况

探索多品种的创新型 MEDLINE & CARELINE (医护系列)产品,如此有助改进您的医护设备。

LINAK IPX6 DURA™(耐清洗)

可洗性是现代护理的组成部分。LINAK IPX6 DURA™ (耐清洗)是用于可调式医疗护理设备新一代标准。

医疗床用的基础版 OpenBus™系统

供现代护理行业应用的可调推杆解决方案。升级您的模拟版推杆系统并从 OpenBus™ 中获益

关注沙发床和桌

灵活的功能和改进的人体工学是今日的治疗检查沙发床必需的。

关注牙科治疗椅

LINAK 推杆系统有助于牙科治疗椅的顺畅运动和舒适。

聚焦担架

供移动应用的全面功能、电池电量和舒适性。LINAK 提供用于担架、床推车以及其他移动应用的系统解决方案。

聚焦医疗护理床

在寻找如何能使需要帮助的人更加独立的方式时,床显然是起始点。LINAK 产品可与医疗护理床的各种结构完美匹配。

病人移位机用推杆系统

病人的安全操作和适当的人体工学。供病人移位机用的 JUMBO 系统可以提高您的生产效能、使用性和服务。LINAK(力纳克)非常重视病人的安全操作。

供手术台用的推杆系统

先进外科应用兼顾动力、精确性和平稳运动

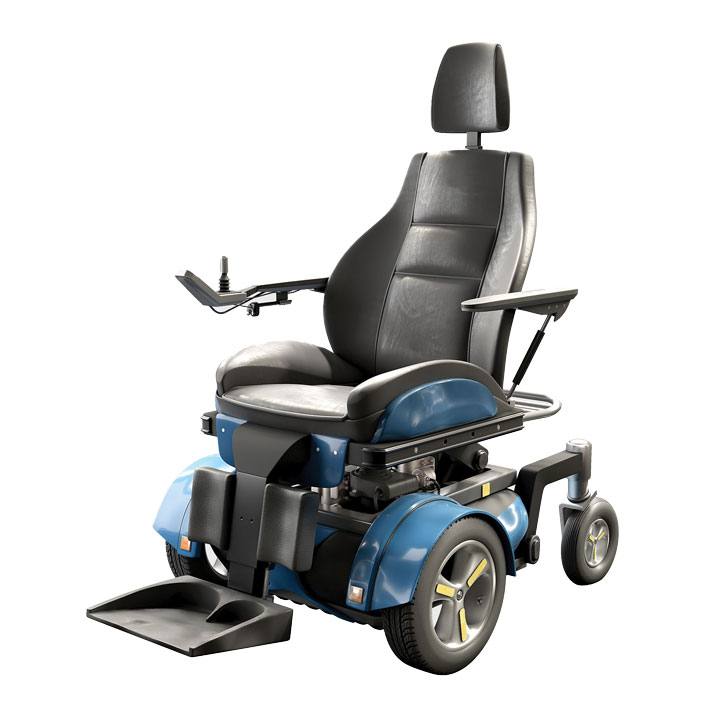

聚焦轮椅

提高轮椅用户的舒适性、可靠性和安全性。

动力和速度

您的应用设备既有强大动力,同时也具备高速度。LINAK 系统为您提供额外升降能力,而又不损失速度或降低安全性。

安全性

不同的应用需要不同的安全特性。不管您设计何种应用,LINAK 都能提供各种标准和可选的安全特性。

直线推杆的工作原理是什么?

通常的直线推杆是电动直线推杆。 直线推杆主要由三个组件组成:主轴、电机和齿轮。 电机可以是交流(AC)或直流(DC)型式,取决于需要的功率和其他影响因素。

操作者一发送信号(这个信号可能是通过一个与按钮那样简单的控制器发送,电机将电能转变成机械能量,用机械能量旋转与主轴连接的齿轮。 如此旋转主轴并根据发送给推杆的信号使主轴螺母和柱塞杆朝外朝内运动。

根据经验,大的线程数和较小的节距会降低运动速度,但会显著提高承载能力。 另一方面,小的线程数和大的节距有助提高较小载荷的运动速度。


电动推杆学院标志

访问 Actuator Academy™
(d电动推杆学院)探索是什么使得推杆非常适用于工业机械并深入了解其中蕴含的技术。

欢迎访问 LINAK Actuator Academy™ (力纳克电动推杆学院)



都有哪些不同类型的电动直线推杆?

具有很多类型和尺寸的电动直线推杆。 从小型、紧凑型、适合装在狭小空间的推杆(例如轮椅)到可移动重型物品(例如轮式装载机发动机罩)的强劲的大型推杆。 除了尺寸和动力之外,还有很多不同结构的电动直线推杆。

原始设计配有装在齿轮和主轴轮廓外面的电机外壳。 但当空间有限时,使用直线推杆电机只会扩大外形轮廓。 对于升降桌和一些医疗应用,将升降柱用于设有两级和三级选项的直线电机外壳。

自从 LINAK 的创始人和首席执行官 Bent Jensen 于 1979 年制造出第一个电动推杆以来,公司继续研发新型推杆并改进创新技术,改善一些行业所用的运动解决方案。

LINAK 设计和制造很多类型的设有不同速度、行程长度和升力的直线推杆和升降柱。 从 LA20 紧凑型直线推杆到结构坚固的 LA36 推杆,LINAK 制造的推杆能够满足几乎所有应用。

由于具备几乎无数的定制选项,有助设计专门满足独特应用的推杆,LINAK 推杆的品种数量甚至超过所列的广泛产品品种。

LINAK 产品

什么是直线推杆?

直线推杆是将旋转运动转变成线性运动和直线运动的一种设备或机械。 这种运动可以通过电动交流(AC)和直流(DC)电机实现,或由液压装置和气动装置驱动。

需要精确而清洁的运动时电动直线推杆是首选方案。 LINAK(力纳克)电动直线推杆用于需要以力实现倾斜、升降或推拉运动的应用场合。

LINAK 业务范围



动起来 - 走向电动化!

了解推杆解决方案相比液压系统的优点。

在线杂志



直线推杆用于哪些方面?

在住宅、办公室、医院、工厂、农场里以及很多其他地方都能看到推杆。 我们的直线推杆可为设有升降桌、厨房、床和沙发床等可调选项的办公室和住宅带来运动。 在医院和医疗中心,您会看到为 医疗床病人移位机外科手术台 等增添运动的推杆。

在工业和恶劣环境,电动直线推杆可以替代 农业建筑工程以及工业自动化设备上看到的液压和气动解决方案。

LINAK(力纳克)业务范围

为什么使用直线推杆?

电动直线推杆可用不同控制选项和配件提高效率并为用户提供精确运动。 电动直线推杆的控制选项包括手控器、脚踏开关、升降桌控制、计算机软件、移动应用程序等。

电动直线推杆无需软管、油或阀门,不需要维护,可为用户提供安全的环境。 高品质的电动推杆经过了一系列极端的 测试 。 这是为了在任何规定时间任何状态下都能保证优异的性能。 推杆设计以及配件安装方便,可在各种应用场合安装。

在需要的场合方便了人们增加精确运动的选择。 采用电动方式为增添 CAN 总线(LINAK 提供 CAN SAE J1939 和推杆控制所用的 CANopen)等附加智能特性提供了可能。 集成控制器 (IC) 解决方案设有不同的位置反馈选项、虚拟极限、柔缓起动停止、电流控制和可调速度等功能。

初始化单马达驱动推杆系统

智能床用的单马达驱动推杆系统的初始化方法

  1. 接通电源
  2. 床上的推杆必须处于内部位置
  3. 推动手控器上的推杆“向下”按钮大约 5 秒钟
  4. 现在启动推杆即可向下运动。
  5. 每个推杆重复这一步骤:按下手控器上的相应 “向下”按钮。
  6. 现在推杆已被初始化
