直线推杆

LA33

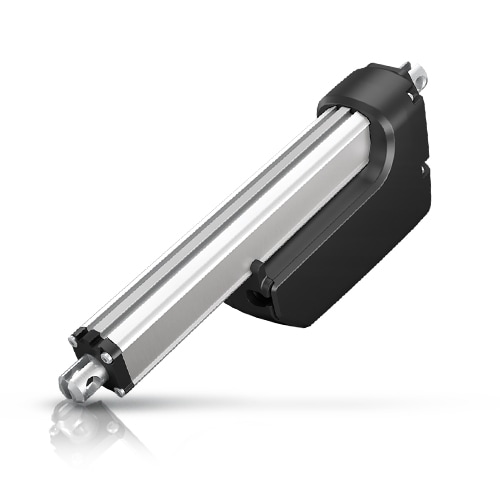

LINAK(力纳克)LA33 直线推杆将紧凑的结构和强劲的性能相结合。提供高速选项、I/O 和低噪音齿轮选项,为要求苛刻的应用提供更多的自定义选项。

LA33

LA33 推杆将紧凑的设计和强劲动力融入一个解决方案中,适用于工业环境和需要自定义接口、更快或静音操作以及可在恶劣和极端环境工作的苛刻应用。

全面和高要求的测试项目使得坚固和优质的推杆无需维护并且经久耐用。

  • 最大推力:5,000 N
  • 最高速度:70 mm/s
  • 行程长度:100-600 mm

LA33 是 IC Integrated Controller™(IC 集成控制器)系列的组成部分,配有各种工业和移动接口,可让您通过现有控制系统轻松地融入智能化的可靠运动。

选择通用型 LINAK I/O™ 接口 LINbus、Modbus 以及两个 CAN 总线协议 CAN SAE J1939 CANopen。此外,其中一些选项还包括PLUS+1 兼容性

了解 IC – Integrated Controller™(集成控制器)的更多信息。

您有问题吗?

- 我们的团队愿意为您提供项目启动等技术信息的帮助。

联系我们

产品选配件和接口

LA33 参数表

查看在线杂志形式的参数表或下载 PDF。

LA33 推杆使用手册

本使用手册将会告诉您如何安装、使用并维护您的 LINAK LA33 推杆。

关注户外电动设备

该文件夹针对电动割草机和花园维护产品的制造商、组件和附件供应商以及相关服务。

关注建筑工程

当谈到在崎岖恶劣环境下的性能时,LINAK 推杆耐抗这种条件,甚至可用于重型工程机械。

关注车辆和运动

LINAK 供应残障人车配件不同运动所用的各种低压推杆系列。从该宣传册中详细了解 LINAK 为何成为具体应用的良好伙伴。

关注建筑百叶窗

在建筑上安装百叶窗系统,可以方便地控制光线和热量进入,改善室内气候条件和能耗。

关注通风和耕种解决方案

LINAK (力纳克)电动推杆是潮湿、粉尘和温度变化等恶劣环境的首选;我们知道工作良好的通风系统对于农民是多么必要。

关注食品和饮料

使用 LINAK 不锈的推杆系列,不仅关注食品安全而且重视人体工学。

关注工业自动化

在该宣传册里,我们为您展示安装推杆系统的不同选项,如此可以提高工业自动化的生产效率。

关注海洋

不管您乘坐什么类型船,LINAK (力纳克)都能通过推杆、升降柱和控制器帮助您完成所需的各种运动。

关注移动农业

该文件夹说明 LINAK 在 25 多年的时间里为农业提供解决方案并使其获益的情况。

CAN 总线 - 如何看到您在运行哪一个 CAN 总线版本

在 LINAK®,我们当前供应装有两个不同 CAN 总线软件版本 - v1.x 或 v3.x 的推杆。

确定装有 LINAK BusLink 软件的推杆版本
将推杆与 BusLink 软件相接,核实软件版本的正确性 。 当接上推杆时,您可找到 ‘连接信息’ 标签。 在下列示例中, LA36 CAN 总线推杆采用 3.0 版本。

有关详情,请见 CAN 总线使用手册BusLink 服务 接口 一章。

BusLink 3.0 版本



1.x 版本与 3.x 版本有什么不同?
在 CAN 总线 v3.0 上,我们推出了一些新的功能,例如硬件定址、动态速度调整、软启动/停止命令,提高了兼容性(125 kbps、250 kbps、500 kbps 和 自动波特率)。
请注意软启动/停止现在需要在 CAN 总线命令(3.x 版中)中定义。 如果保持为 0,就不会产生斜坡。 如果设定为 251,使用推杆预定义的出厂设置。 两者之间的任意数字都会设定斜坡时间。

详情请见CAN 总线使用手册中的通讯 一章。

BusLink 快速入门
点击 BusLink 图标,找到如何将 BusLink 程序用于您推杆的指南。
BusLink 标志

直线推杆的工作原理是什么?

通常的直线推杆是电动直线推杆。 直线推杆主要由三个组件组成:主轴、电机和齿轮。 电机可以是交流(AC)或直流(DC)型式,取决于需要的功率和其他影响因素。

操作者一发送信号(这个信号可能是通过一个与按钮那样简单的控制器发送,电机将电能转变成机械能量,用机械能量旋转与主轴连接的齿轮。 如此旋转主轴并根据发送给推杆的信号使主轴螺母和柱塞杆朝外朝内运动。

根据经验,大的线程数和较小的节距会降低运动速度,但会显著提高承载能力。 另一方面,小的线程数和大的节距有助提高较小载荷的运动速度。


电动推杆学院标志

访问 Actuator Academy™
(d电动推杆学院)探索是什么使得推杆非常适用于工业机械并深入了解其中蕴含的技术。

欢迎访问 LINAK Actuator Academy™ (力纳克电动推杆学院)



都有哪些不同类型的电动直线推杆?

具有很多类型和尺寸的电动直线推杆。从小型、紧凑型、适合装在狭小空间的推杆(例如 轮椅)到可移动重型物品(例如 轮式装载机 、发动机罩)的强劲的大型推杆。除了尺寸和动力之外,还有很多不同结构的电动直线推杆。

原始设计配有装在齿轮和主轴轮廓外面的电机外壳。但当空间有限时,使用直线推杆电机只会扩大外形轮廓。对于升降桌和一些医疗应用,将 升降柱 用于设有两级和三级选项的直线电机外壳。

自从 LINAK 的创始人和首席执行官 Bent Jensen于 1979 年制造出第一个电动推杆以来,公司继续研发新型推杆并改进创新技术,改善一些行业所用的运动解决方案。

LINAK 设计和制造很多类型,具有不同速度、行程长度和推力的直线推杆和升降柱。从 LA20紧凑型直线推杆到结构坚固的 LA36推杆,LINAK 制造的推杆能够满足几乎所有应用。

由于具备几乎无数的定制选项,有助设计专门满足独特应用的推杆,LINAK 推杆的品种数量甚至超过所列的广泛产品品种。

LA20 电动直线推杆、内置尺寸小的 LA14、设有快速释放功能的 LA40、重型 LA36 以及 LC3 和 DL19 IC 升降柱。

什么是电动直线推杆?

直线推杆是将旋转运动转变成线性运动和直线运动的一种设备或机械。这种运动就同在 LINAK 那样,可以通过交流(AC)和直流(DC)电机实现,或由液压装置和气动装置驱动。

但是,需要精确的运动时电动直线推杆则是首选方案。LINAK(力纳克)电动直线推杆用于需要以力实现倾斜、升降或推拉运动的应用场合。

LINAK(力纳克)电动直线推杆的业务领域

电动直线推杆有什么用途?

电动直线推杆用于很多领域,从私人住宅、我们工作的办公室、医院的所有区域、工厂的生产、耕作设备到很多其他场合。LINAK 电动推杆可以调节升降桌、厨具、床和沙发床以及 医疗床 病人移位机 手术台 等,例如医院和医疗中心。

在工业和恶劣环境下,电动直线推杆也可替代液压和气动解决方案,例如在 农业建筑工程以及工业自动化设备上看到的这些解决方案。

LINAK(力纳克)电动直线推杆的业务领域

为什么使用电动直线推杆?

电动直线推杆可用不同控制选项和配件提高效率并为用户提供精确运动。电动直线推杆的控制选项包括手控器、脚踏开关、升降桌控制、计算机软件、移动应用程序等。

电动直线推杆无需软管、油或阀门,不需要维护,可为用户提供安全的环境。高品质的电动推杆经过了各种极端 测试。这是为了在任何规定时间任何状态下都能保证优异的性能。推杆以及配件的设计方便了人们在各种应用场合的安装。

方便人们在相应场合,增添精确的运动。采用电动方式能够增添 CAN 总线(LINAK 提供 CAN SAE J1939 和推杆控制所用的 CANopen)等智能特性。集成控制器(IC) 解决方案提供不同的位置反馈选项、虚拟极限、柔缓起动停止、电流控制和可调速度等功能。
