直线推杆

LA37

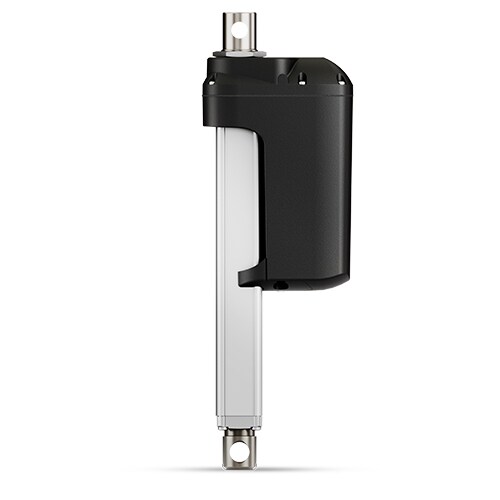

极其强劲的推杆能够提供可靠的运动,甚至在非常严苛的环境下。 配有 LINAK(力纳克)集成式控制器 (IC) ,非常适合于严苛的户外环境。

LA37

严苛的应用场合需要 坚固的推杆解决方案。 LA37 推杆专为需要升降能力和载荷大的严苛环境工作的重型应用而研发。

LA37 具有 熟知的 LINAK(力纳克)品质,保证产品免维护,并且使用寿命长。

  • 最大推力: 15,000 N
  • 最高速度: 3.5 mm/s
  • 选项: Trunnion 安装

LA37 设有 IC 这些选项: IC 基本版、IC 高级版、LINbus、Modbus 和 Parallel 以及两个 CAN 总线协议 CAN SAE J1939 和 CANopen。 此外,其中一些选项还包括 PLUS + 1 兼容性。

了解更多关于 IC – 集成控制器

LA37 参数表

查看在线杂志形式的参数表或下载 PDF。

LA37 LA36 和 LA35 MODBUS 参数表

查看在线杂志形式的参数表或下载 PDF。

LA37 推杆使用手册

本使用手册将会告诉您如何安装、使用并维护您的 LINAK LA37 推杆。

宣传册



关注建筑工程

当谈到在崎岖恶劣环境下的性能时,LINAK 推杆耐抗这种条件,甚至可用于重型工程机械。

聚焦太阳能电池板跟踪系统

产品目录概括介绍了 LINAK 太阳能电池板推杆产品系列 - 设计考虑到了一切挑战。

走向未来

了解更多关于使用 IC 推杆展现未来运动的世界

TECHLINE(工业系列)产品概况

探索各种坚固而强劲的 TECHLINE (工业系列)产品。制造的产品经久耐用,耐抗恶劣工况并能在严苛的环境下工作。

浏览

直线推杆的工作原理是什么?

通常的直线推杆是电动直线推杆。 直线推杆主要由三个组件组成:主轴、电机和齿轮。 电机可以是交流(AC)或直流(DC)型式,取决于需要的功率和其他影响因素。

操作者一发送信号(这个信号可能是通过一个与按钮那样简单的控制器发送,电机将电能转变成机械能量,用机械能量旋转与主轴连接的齿轮。 如此旋转主轴并根据发送给推杆的信号使主轴螺母和柱塞杆朝外朝内运动。

根据经验,大的线程数和较小的节距会降低运动速度,但会显著提高承载能力。 另一方面,小的线程数和大的节距有助提高较小载荷的运动速度。


电动推杆学院标志

访问 Actuator Academy™
(d电动推杆学院)探索是什么使得推杆非常适用于工业机械并深入了解其中蕴含的技术。

欢迎访问 LINAK Actuator Academy™ (力纳克电动推杆学院)



都有哪些不同类型的电动直线推杆?

具有很多类型和尺寸的电动直线推杆。 从小型、紧凑型、适合装在狭小空间的推杆(例如轮椅)到可移动重型物品(例如轮式装载机发动机罩)的强劲的大型推杆。 除了尺寸和动力之外,还有很多不同结构的电动直线推杆。

原始设计配有装在齿轮和主轴轮廓外面的电机外壳。 但当空间有限时,使用直线推杆电机只会扩大外形轮廓。 对于升降桌和一些医疗应用,将升降柱用于设有两级和三级选项的直线电机外壳。

自从 LINAK 的创始人和首席执行官 Bent Jensen 于 1979 年制造出第一个电动推杆以来,公司继续研发新型推杆并改进创新技术,改善一些行业所用的运动解决方案。

LINAK 设计和制造很多类型的设有不同速度、行程长度和升力的直线推杆和升降柱。 从 LA20 紧凑型直线推杆到结构坚固的 LA36 推杆,LINAK 制造的推杆能够满足几乎所有应用。

由于具备几乎无数的定制选项,有助设计专门满足独特应用的推杆,LINAK 推杆的品种数量甚至超过所列的广泛产品品种。

LINAK 产品

什么是直线推杆?

直线推杆是将旋转运动转变成线性运动和直线运动的一种设备或机械。 这种运动可以通过电动交流(AC)和直流(DC)电机实现,或由液压装置和气动装置驱动。

需要精确而清洁的运动时电动直线推杆是首选方案。 LINAK(力纳克)电动直线推杆用于需要以力实现倾斜、升降或推拉运动的应用场合。

LINAK 业务范围



动起来 - 走向电动化!

了解推杆解决方案相比液压系统的优点。

在线杂志



直线推杆用于哪些方面?

在住宅、办公室、医院、工厂、农场里以及很多其他地方都能看到推杆。 我们的直线推杆可为设有升降桌、厨房、床和沙发床等可调选项的办公室和住宅带来运动。 在医院和医疗中心,您会看到为 医疗床病人移位机外科手术台 等增添运动的推杆。

在工业和恶劣环境,电动直线推杆可以替代 农业建筑工程以及工业自动化设备上看到的液压和气动解决方案。

LINAK(力纳克)业务范围

为什么使用直线推杆?

电动直线推杆可用不同控制选项和配件提高效率并为用户提供精确运动。 电动直线推杆的控制选项包括手控器、脚踏开关、升降桌控制、计算机软件、移动应用程序等。

电动直线推杆无需软管、油或阀门,不需要维护,可为用户提供安全的环境。 高品质的电动推杆经过了一系列极端的 测试 。 这是为了在任何规定时间任何状态下都能保证优异的性能。 推杆设计以及配件安装方便,可在各种应用场合安装。

在需要的场合方便了人们增加精确运动的选择。 采用电动方式为增添 CAN 总线(LINAK 提供 CAN SAE J1939 和推杆控制所用的 CANopen)等附加智能特性提供了可能。 集成控制器 (IC) 解决方案设有不同的位置反馈选项、虚拟极限、柔缓起动停止、电流控制和可调速度等功能。

CAN 总线 - 如何看到您在运行哪一个 CAN 总线版本

在 LINAK®,我们当前供应装有两个不同 CAN 总线软件版本 - v1.x 或 v3.x 的推杆。

确定装有 LINAK BusLink 软件的推杆版本
将推杆与 BusLink 软件相接,核实软件版本的正确性 。 当接上推杆时,您可找到 ‘连接信息’ 标签。 在下列示例中, LA36 CAN 总线推杆采用 3.0 版本。

有关详情,请见 CAN 总线使用手册BusLink 服务 接口 一章。

BusLink 3.0 版本



1.x 版本与 3.x 版本有什么不同?
在 CAN 总线 v3.0 上,我们推出了一些新的功能,例如硬件定址、动态速度调整、软启动/停止命令,提高了兼容性(125 kbps、250 kbps、500 kbps 和 自动波特率)。
请注意软启动/停止现在需要在 CAN 总线命令(3.x 版中)中定义。 如果保持为 0,就不会产生斜坡。 如果设定为 251,使用推杆预定义的出厂设置。 两者之间的任意数字都会设定斜坡时间。

详情请见CAN 总线使用手册中的通讯 一章。

BusLink 快速入门
点击 BusLink 图标,找到如何将 BusLink 程序用于您推杆的指南。
BusLink 标志

IC 同步推杆系统 - 如何增加、卸除、更换推杆。

如何增加、卸除、更换您的 IC™ 同步推杆系统的推杆。

增加或卸除推杆:

  1. 将所有推杆接到 BusLink 上,增加您同步系统的推杆数量。
  2. 运行系统前,先让系统进行初始化。

更换推杆:

  1. 关闭系统并更换推杆
  2. 开启系统,新推杆将自动到达其余推杆的位置。

有关您并行 IC 系统初始化的详情,请访问 您的 IC™ 并行推杆系统的初始化方法。

IC 并行推杆系统 - 如何对系统进行初始化。

如何对您的 IC™ 同步推杆系统进行初始化。

具有两种系统初始化的方法:

  1. 通过恢复模式让系统自行初始化,推杆以 2000ms 的步幅满行程自动断续运行。
  2. 使用 BusLink 软件对系统进行初始化。 将推杆运行到一个方向的机械止挡,只需对 ‘丢失位置’ 的推杆进行初始化。

有关并行 IC 系统的故障排除情况,请访问 IC™ 并行推杆系统的故障排除方法。

IC 同步推杆系统 - 如何排除系统故障

如何排除您的 IC™ 同步推杆系统。

如果推杆丢失了位置,并行系统会进入 恢复模式 并自行初始化。 如果系统不能在恢复模式下运行,请继续执行故障排除过程:

  1. 检查电缆、电源和推杆之间的通讯信号
  2. 将每个推杆与 BusLink 软件相接并查看故障代码,鉴别哪个系统使得系统停止

如果是过电流故障代码,将系统朝相反方向运行对其重启。

如果记录了这些故障代码,必须更换推杆: H 桥式电路故障、开关模式电源故障或霍尔传感器故障。

还有什么故障吗? 请联系您当地的 LINAK® 供应商。

有关您并行 IC 系统的初始化情况,请访问  IC™ 同步推杆系统的初始化方法。



您有问题吗?

- 我们的团队愿意为您提供项目启动等技术信息的帮助。
